松江HY5716B1消防電話分機接線安裝技術

1 概述

松江HY5716B1消防電話分機（以下簡稱本機）是總線式消防電話系統的組成設備之一，須與 H J - 1 7 5 6 Z 總線式消防電話總機（以下簡稱總機）配合使用。當發生緊急情況時，摘下電話手柄呼叫總機。本機撥碼開關預置 7 位編碼，有效編碼范圍 1-99。0 及大于 99 的地址為無效地址。

編碼可根據工程需要在安裝時設定。

2 基本功能

2.1 摘下電話手柄呼叫總機，若總機應答，則本機與總機之間可以通話。

2.2 本機收到總機呼叫時自動振鈴。此時若本機舉機應答，則本機與總機之間可以通話。

2.3 本機正常監視狀態時，工作指示燈閃亮。

3 主要技術指標

環境溫度：0～40℃

相對濕度： ≤ 95％

大氣壓力：86 ～ 106kPa

環境噪聲：≤60dB

頻率響應： 300～3400Hz

振鈴聲級：≥65dB

待機狀態耗電：＜1.5mA 通話狀態耗電：＜25mA

尺寸（外形如右圖）：寬 度：111mm

高 度：185mm

厚 度：49.5mm(包括手柄)

重 量（含包裝盒）：300g

安裝孔間距：60mm

4 安裝方法

4.1 設備從包裝箱取出后，檢查本機外觀是否良好。本機為壁掛式安裝，可直接掛在墻壁上或掛在其他現場控制設備的側面，固定安裝掛孔在設備底座背面，安裝孔間距：135mm。

4.2 本機同總機之間通過兩總線相連，兩總線分正負極性。安裝本機的導線應選用截面積大于 1.5 平方毫米的雙色雙絞線。注意：紅色為正，綠色為負。

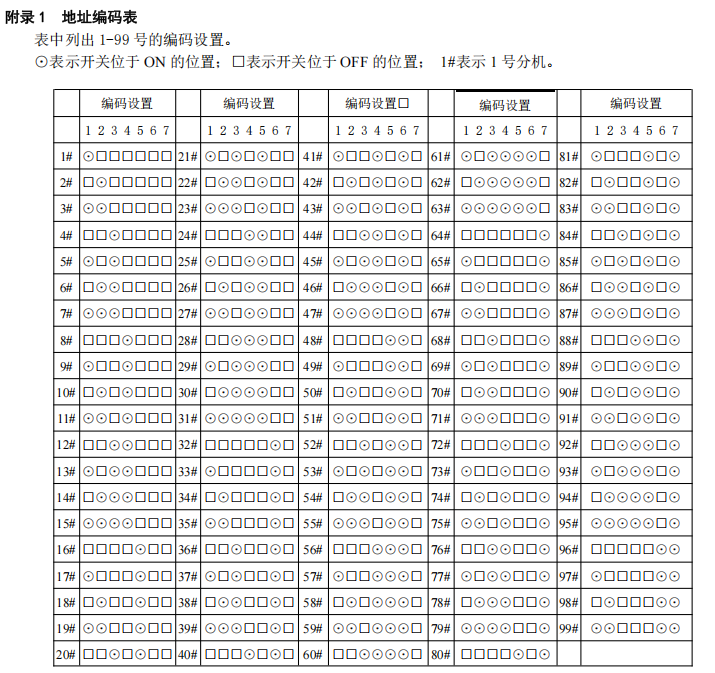

4.3 改變分機后部撥碼開關，可改變分機地址編碼。本機地址編碼設置可參見附錄 1。

4.4 本機應安裝在干燥、通風、無腐蝕性氣體的地方。

5. 調試

5.1 調試時與總機配合試驗。預置好本機編碼、確定安裝和接線正確無誤后，接通總機電源。在總機上通過“設在線分機”功能操作，將本分機登錄到系統中。設置完成后，本機的“工作”指示燈閃亮。

5.2 當摘下電話手柄呼叫總機時，本機將聽到回鈴聲，等待總機應答。總機應答后，本機與總機接通，雙方實現通話。

5.3 本機摘機時，如果聽到忙音，應把手柄放回原處掛機。

5.4 如果總機呼叫本機，本機發出振鈴，同時呼叫指示燈閃亮，摘下本機手柄即可與總機通話。通話完畢，掛機，

通話結束。

6. 運行和維護

本機安裝調試后便可投入使用，正常工作狀態下綠色工作指示燈閃亮。

若發現故障，可按以下建議進行問題的確認：

1）首先，可使用萬用表判斷線路是否斷路或短路；

2）其次，本機的號碼是否已經注冊為“在線”，確認編碼地址的正確性。

3）再次，判斷是否是分機內部故障。可通過更換正常的分機來與本機進行比較。

若是線路的問題，用戶應能自行排除。

若排除不是線路的問題后，請及時與生產廠家聯系。
